Научные и прикладные результаты тем. группы 13-1

2017

Разработана система обнаружения вторжений для АСУТП

В современных системах управления применяются широко распространенные информационные технологии, уязвимости которых столь же широко известны.

Выполненный системный анализ существующих решений по обеспечению информационной безопасности АСУТП позволил приступить к разработке принципов организации перспективной отказоустойчивой доверенной системы контроля и управления, а также к разработке требований к макету системы.

В качестве рабочей версии предложено принципиальное решение по реализации сервера информационной безопасности, контролирующего трафик в АСУТП без ухудшения качества управления технологическими процессами (рис. 1). Решение апробируется на реальном объекте – багерной насосной станции Новосибирской ТЭЦ-5.

 tg13 1 2017 ris1

Рис. 1. Структурная схема ПТК для АСУТП с дополнительным сервером информационной безопасности

С учётом особенностей АСУТП, в реализации макета сервера информационной безопасности будет использоваться расширенная архитектура системы обнаружения вторжений (СОВ) собственной разработки (рис. 2), обеспечивающая эффективный контроль внутрисистемного трафика.

tg13 1 2017 ris2

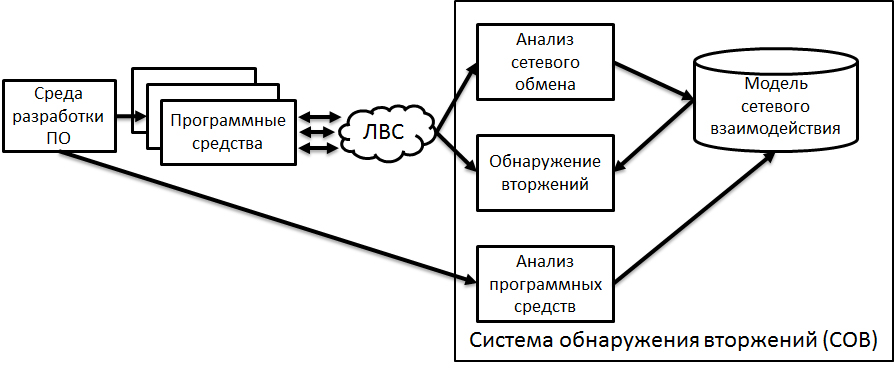

Рис. 2. Расширенная архитектура системы обнаружения вторжений

Поскольку состав программных средств АСУТП и их применение строго регламентированы, а характер генерируемого сетевого трафика детерминируется архитектурой и функционалом системы, при построении модели информационного взаимодействия СОВ предлагается использовать не только результаты «динамического» анализа сетевого трафика, как это делается в традиционных СОВ, но и всю «статическую» информацию о программных средствах системы, хранящуюся в средах разработки в виде файлов с исходным кодом, настройками и т.п.

Следует отметить, что СОВ с расширенной архитектурой можно применять не только для защиты АСУТП.

Публикации:

  1. Пермяков Р.А., Подусов М.С., Поляков В.Г., Сердюков О.В. Система обнаружения вторжений для АСУТП на базе ПТК «ТОРНАДО-N» // Межотраслевой научно-технический журнал «Автоматизация. Cовременные технологии», 2017, № 5, С. 207-212.

2016

Оптимизирована архитектура одноранговой системы управления с «виртуальными контроллерами»

Проверена на опытном образце, оптимизирована и доведена до стадии внедрения и коммерциализации архитектура масштабируемой высокопроизводительной одноранговой системы управления. При этом были учтены возможности универсальной многофункциональной вычислительной платформы собственной разработки, на базе которой был создан опытный образец системы управления. Это позволило полностью отказаться от применяемых в классических системах управления физических контроллеров в пользу программно реализованных «виртуальных контроллеров».

В результате исследований опытного образца подтверждено, что применение однораноговых систем управления с «виртуальными контроллерами» позволяет создавать высоконадежные и высокопроизводительные масштабируемые промышленные системы управления сложными динамическими процессами в реальном времени.

Разработки, выполненные с 2013 по 2016 год, воплощены в ПТК «Торнадо-N» (рис. 1) производства российской компании «Модульные Системы Торнадо» и внедрены на ряде объектов энергетики в России и за рубежом. При этом подтверждены на практике преимущества систем управления с оптимизированной одноранговой архитектурой в сравнении с классическими многоуровневыми системами.

tg13-1-2016-ris1

Рис. 1. ПТК "Торнадо-N"

Публикации:

  1. Пермяков Р.А., Подусов М.С., Поляков В.Г., Сердюков О.В. Система обнаружения вторжений для АСУТП на базе ПТК «ТОРНАДО-N» // Межотраслевой научно-технический журнал «Автоматизация. Cовременные технологии», 2016 (статья принята к публикации)
  2. Горбунов А.И., Кулагин С.А., Сердюков О.В. О проблемах дизайна мнемосхем // Электрические станции, 2016, № 5. С. 51-54.



2015

Усовершенствованная универсальная вычислительная платформа

Создан и исследован опытный образец встраиваемого управляющего компьютера в промышленном исполнении в виде платы-носителя процессорного модуля, конструктивно обеспечивающего интеграцию устройств по современным интерфейсам PCIe и QSeven. (рис. 1)

tg13-1-2015-ris1

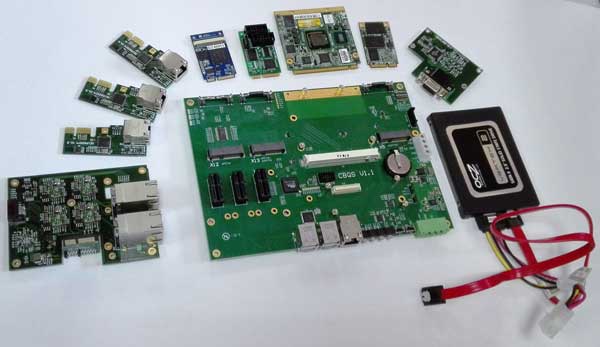

Рис. 1. Плата-носитель и модульные компоненты управляющего компьютера.

В результате усовершенствована и доведена до стадии коммерциализации универсальная многофункциональная вычислительная платформа собственной разработки, на основе которой возможно построение высокопроизводительных и надежных управляющих систем с «виртуальными контроллерами». (рис. 2)

tg13-1-2015-ris2

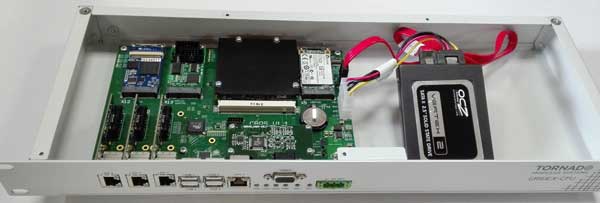

Рис. 2. Промышленный образец универсальной вычислительной платформы.

Заложенный в архитектуру платформы принцип «конструктора» позволяет создавать универсальные согласованные комплексы технических и программных средств для бизнеса и промышленности.

Публикации:

  1. Сердюков О.В. Мы создаем свой продукт, где все учтено // Информационный бюллетень Новосибирской городской торгово-промышленной палаты, сентябрь-октябрь, 2015, Выпуск 3 (77). С. 9-11.
  2. Отечественный промышленный компьютер IPC Gridex серийного производства (Редакционная статья.) // Автоматизация в промышленности, сентябрь, 2015, № 9. С. 50-52.
  3. Нестуля Р.В. В серийное производство запущен отечественный промышленный компьютер IPC Gridex // Журнал "ИСУП" (Информатизация и системы управления в промышленности), июнь, 2015, № 3 (57). С. 17-19.
  4. A.I. Gorbunov, O.V. Serdyukov. Choosing actuators for automatic control systems of thermal power plants // Power Technology and Engineering, March 2015, Vol. 48, No. 6. P. 464-466.
  5. Сердюков О.В. Собственные решения // Эксперт-Сибирь, 16-22 февраля, 2015, № 8 (442). С. 26-27.





2014

Универсальная вычислительная платформа для вычислителя верхнего уровня АСУТП

14-fig1

Рис. 1.  Универсальная вычислительная платформа

Разработана универсальная вычислительная платформа (рис. 1), на базе которой может реализоваться встраиваемый промышленный компьютер, выполняющий функции элемента верхнего уровня АСУТП.

В предлагаемое решение заложена возможность использования разных типов процессоров, которая предоставляет богатый выбор по подключению периферийных устройств и позволяет создавать сложные гибкие и масштабируемые системы автоматизации для различных областей – транспорта, промышленности, энергетики и проч.

Архитектура платформы базируется на использовании системы на модуле (SOM), что обеспечивает универсальность технических решений с точки зрения используемых процессорных архитектур, и, как следствие, универсальность с точки зрения системного программного обеспечения (операционных систем). Процессорная платформа предусматривает использование систем на модуле стандарта Qseven, который рекомендован для применения как в промышленных так и в коммерческих системах. Стандарт Qseven обеспечен поддержкой более чем 60 производителей, реализуется для наиболее распространенных процессорных архитектур x86 и ARM, которые поддерживаются всеми современными семействами операционных системам – Windows, Linux, QNX, Android.



Публикации

  1. Горбунов А.И., Сердюков О.В. О выборе исполнительных механизмов для систем автоматического регулирования ТЭС // Электрические станции, 2014, № 10. С. 23-26.

2013

Исследование существующих технологий и алгоритмов для создания единой программной среды и унифицированной процессорной платформы

13-fig1

Рис. 1.  Классическая многоуровневая архитектура системы управления


13-fig2

Рис 2. Организация одноранговой распределенной системы управления (ОРСУ)


13-fig3

Рис. 3. Перспективная архитектура АСУТП на базе ОРСУ

Проведено исследование существующих перспективных технологий и алгоритмов, которые можно использовать при создании высокопроизводительных надежных отказоустойчивых распределенных систем управления, выгодно отличающихся от систем управления с классической многоуровневой архитектурой (рис. 1).

Предложены и исследованы различные варианты организации единой программной среды и унифицированной процессорной платформы, позволяющих использовать в Управляющих Компьютерах (УК) любые процессорные ядра с масштабируемым аппаратным и программным окружением. Определены ключевые технологии и решения, которые предполагается использовать при построении одноранговых распределенных систем управления (ОРСУ) (рис. 2).

В результате проведенных исследований выбрано следующее решение: управляющий компьютер должен быть выполнен в виде платы-носителя процессорного модуля, в промышленном исполнении, конструктивно выполненной в стандарте EBX и содержащей набор современных интерфейсов для стыковки с внешними системами. В качестве процессорных модулей, устанавливаемых на плате-носителе, предполагается использовать серийно выпускаемые рядом производителей модули стандарта QSeven.

Архитектурное решение по разделению процессорной платформы на плату-носитель и процессорный модуль стандартизованного исполнения обеспечит замену процессорного модуля без изменения конструктива и состава платы-носителя, позволит использовать любую оптимальную для прикладной задачи процессорную архитектуру – x86, ARM, PPC, и, соответственно, любую из распространенных операционных систем (Windows, Android, Linux, QNX и пр.).

Процессорная платформа должна содержать в своем составе ряд современных высокопроизводительных интерфейсов (PCIe, miniPCIe, USB, SATA, miniSATA, Gigabit Ethernet, SD Card, LVDS, DVI, HDMI, VGA).

Наличие интерфейсов PCIe и miniPCIe обеспечит масштабируемость платформы за счет установки типовых карт расширения. Это могут быть как дополнительные коммуникационные интерфейсы (беспроводные Wi-Fi и 3G, проводной или оптический Ethernet), так и специализированные модули расширения для решения специфических задач автоматизации.

Вычислительная платформа должна обладать низким энергопотреблением (не более 20 Вт), что позволит использовать ее в системах с пассивным охлаждением повышенной надежности не требующих технического обслуживания на протяжении всего срока службы.

Использование единой программной среды и унифицированной процессорной платформы при развертывании программно-технических комплексов (ПТК) с архитектурой ОРСУ (рис. 3) позволит создавать гибкие и масштабируемые сложные системы автоматизации для транспорта, энергетики и других отраслей промышленности.



Публикации

  1. Нестуля Р.В., Сердюков О.В., Скворцов А.Н. Масштабируемая отказоустойчивая среда управления сложными технологическими объектами на основе одноранговой распределенной архитектуры // Автометрия, 2013, том 49, № 6. С. 70–78.
  2. Нестуля Р.В. Архитектура высокопроизводительной системы сбора и обработки данных для крупных распределенных телемеханических систем с высокими требованиями по надежности и отказоустойчивости // Сборник тезисов докладов Всероссийской конференции «Индустриальные информационные системы» ИИС-2013. Новосибирск, Академгородок, 24–28 сентября 2013 г. С. 47–48.
  3. Скворцов А.Н. Распределенная среда управления сложными объектами теплоэнергетики // Сборник тезисов докладов Всероссийской конференции «Индустриальные информационные системы» ИИС-2013. Новосибирск, Академгородок, 24–28 сентября 2013 г. С. 56-57.
  4. Нестуля Р.В., Сердюков О.В., Скворцов А.Н. Архитектура отказоустойчивой распределенной среды управления для АСУТП крупных технологических объектов // Труды Шестой Международной конференции «Параллельные вычисления и задачи управления PACO'2012», (Россия, Москва, 24–26 октября 2012 г.), т. I. С. 178-187.



2012

Масштабируемая отказоустойчивая среда управления сложными технологическими объектами на основе одноранговой распределенной архитектуры

fig1_2012

Рис. 1. Объединение в единую IP-сеть всех компонентов системы


fig2_2012

Рис 2. Шкафы устройств сопряжения с объектом ПТК «Торнадо-N» (со снятыми дверьми)


fig3_2012

Рис. 3. Блочный щит управления на базе ПТК «Торнадо-N» (Красноярская ТЭЦ-3)

Разработан подход к созданию программно-технических комплексов (ПТК) на основе концепции одноранговой распределенной среды управления (РСУ) для автоматизации сложных динамических объектов с большим объемом каналов контроля-управления (~104), циклами управления от 10 до 100 мс. В предложенной архитектуре ПТК реализуется одноуровневое взаимодействие всех элементов посредством общей скоростной магистрали передачи данных, благодаря чему прикладные задачи (технологические алгоритмы) исполняются в виртуальном «облачном» пуле вычислительных ресурсов (рис. 1), непосредственно взаимодействующем со всей подсистемой ввода-вывода (устройствами сопряжения с объектом).

Подтверждены преимущества систем с одноранговой архитектурой в плане гибкости, масштабируемости, отказоустойчивости и производительности по сравнению с многоуровневыми системами.

Впервые разработан и испытан ПТК с одноранговой РСУ для автоматизации сложных и масштабных динамических объектов, таких как электростанции и другие технологические объекты подобного класса. ПТК «Торнадо-N» (рис. 2, 3) внедрен на ПГУ-410 МВт Краснодарской ТЭЦ, энергоблоке 215 МВт Красноярской ТЭЦ-3, энергоблоке 300 МВт РиТЭС «Углевик» в Боснии и Герцеговине, и ряде других.

Публикации

1. Нестуля Р.В., Сердюков О.В., Скворцов А.Н. Архитектура отказоустойчивой распределенной среды управления для АСУТП крупных технологических объектов // Труды Шестой Международной конференции «Параллельные вычисления и задачи управления PACO'2012». (Россия, Москва, 24–26 октября 2012 г.). Том I. С. 178-187.

2. Сердюков О.В., Нестуля Р.В., Кулагин С.А., Скворцов А.Н., Тимошин А.И., Журавлёва Л.В., Пасеко С.М., Камочкин А.В. Опыт разработки АСУТП энергоблока ПГУ-410 Краснодарской ТЭЦ на базе программно-технического комплекса "Торнадо-N" // Теплоэнергетика, 2011, № 10. С. 20-25.

3. Сердюков О.В. Применение программно-технического комплекса "Торнадо-N" на базе Ethernet для объектов теплоэнергетики // Сборник докладов Третьей Всероссийской конференции "Реконструкция энергетики-2011". (Россия, Москва, 7-8 июня 2011 г.). С. 88-91.

4. Сердюков О.В., Нестуля Р.В., Кулагин С.А., Скворцов А.Н. Современные ПТК для теплоэнергетики и перспективы их развития // Теплоэнергетика, 2010, № 10. С. 58-61.

5. Serdyukov O.V. (Russia). DCS with Homogeneous Architecture based on Ethernet Network // Proceedings of the IASTED International Conferences on Automation, Control, and Information Technology (ACIT 2010). Control, Diagnostics, and Automation. June 15 – 18, 2010, Novosibirsk, Russia. P. 11-14.




2007-2011 гг.

Деятельность тематической группы сосредоточена в области научных исследований отказоустойчивых высокопроизводительных архитектур распределенных управляющих систем для АСУТП (DCS – Distributed Control System) и разработке новых подходов и решений для создания комплексных систем автоматизации технологических процессов, требующих от системы управления повышенной отказоустойчивости, высокой надежности и масштабируемости по ключевым показателям, в том числе по детерминированности системы управления в диапазоне от сотен до единиц миллисекунд и по объему системы от сотен до нескольких десятков тысяч каналов контроля/управления.

Сотрудники тематической группы имеют более чем 25 летний опыт в этой области. Ведущие специалисты группы были в числе первых отечественных разработчиков стандарта VME, систем коммутации пакетов на основе стандартов X.25 и других, адаптации технологий персональных компьютеров для систем автоматизации и встраиваемых систем – первый персональный компьютер в стандарте VME был разработан в ИАиЭ в 1984 году.

Отличительной особенностью тематической группы является ее направленность на внедрение своих разработок в реальную жизнь от "идеи – НИР – ОКР – "оригинал-макет" – опытный образец – проект (конструкторская документация) – серийное производство – внедрение на действующих предприятиях". В этом направлении ведется тесное сотрудничество с внедренческими компаниями Академгородка. Большинство идей и разработок тематической группы не остаются только идеями, они внедряются в промышленности.

Исторически сложившиеся партнерские связи между ИАиЭ СО РАН и группой компаний "Торнадо" позволяют коммерциализировать полученные результаты научных разработок. С другой стороны, имеется редкая возможность проверять продуктивность новых идей в реальных условиях, непосредственно на промышленных объектах, реализуя уникальную обратную связь, которая обеспечивает поступательное движение совместного творческого процесса по развитию и совершенствованию и идей, и конечного продукта.

Представленные ниже примеры внедренных и растиражированных разработок показывают, как научно-технологические идеи получают свое материальное воплощение в промышленном производстве.

Идеи и результаты исследований, лежащие в основе этих разработок, изложены в публикациях сотрудников тематической группы.



Магистральные модули распределённого ввода-вывода MIRage-N

После успешной разработки и апробации в 1996 году идеи магистрально-модульного контроллера, устойчивого к любому единичному отказу (MIF-controller, MIF-modules) и последующего его успешного внедрения начиная с 1998 г. по сегодняшний день, в 2005 году возникла идея новой концепции единой однородной распределенной среды, объединяющей на одном уровне все элементы системы управления - процессорные устройства обработки, устройства ввода-вывода, рабочие станции, серверы с охватом всего объекта автоматизации с обязательным сохранением свойств устойчивости к любым единичным отказам. Таким образом в новой архитектуре отсутствуют традиционные «физические» контроллеры, вместо их появляются «виртуальные» контроллеры в виде исполняемых программ на процессорных устройствах обработки.

Идея была воплощена в опытных образцах модулей серии MIRage-N и в 2007 году получила высокую оценку журнала «Control Engineering», получив звание «Продукт года».

11_product_of_the_year

Серия модулей распределённого ввода-вывода MIRage-N была удостоена престижной премии «Продукт Года 2007» журнала «Control Engineering».

С 2008 года модули серии MIRage-N были успешно портированы в существующий программно-технический комплекс (ПТК) «Торнадо» и стали основной современного ПТК нового поколения «Торнадо-N», предназначенного для создания АСУТП на крупных промышленных объектах с высокими требованиями по надежности (например, котлы, турбины, парогазовые установки, энергоблоки теплоэлектростанций) и обладающего фактически неограниченными возможностями по производительности, масштабируемости, надежности и отказоустойчивости.

Это решение не имеет аналогов в мировой практике комплексных ПТК, и в настоящее время ведутся работы по патентованию этой разработки.

Сегодня комплексные АСУТП на базе ПТК «Торнадо-N» успешно эксплуатируются на таких объектах как Краснодарская ТЭЦ (комплексная АСУТП ПГУ-410 МВт), Новосибирская ТЭЦ-5 (СТК генераторов, шарикоочистка конденсаторов турбин), Красноярская ТЭЦ-3 (комплексная АСУТП пылеугольного энергоблока-210 МВт, комплексная АСУТП общестанционной электрической части ТЭЦ), Канская ТЭЦ (АСУТП турбин-12 МВт), Томская ГРЭС-2 (общестанционная АСУТП ТЭЦ).

Сейчас ведется проектирование и изготовление ПТК для ряда новых объектов: пять газотурбинных установок ГТУ-40 МВт Южно-Сахалинской ТЭЦ-1, пылеугольный энергоблок 300 МВт РиТЭС "Углевик" в Республике Сербской (Босния и Герцеговина) и других.

Основным элементом реализации идеи однородной сетевой среды управления, являются Модули серии MIRage-N. Они предназначены для решения максимально широкого круга задач АСУТП на промышленных объектах любой сложности и масштаба:

  1. Просты в использовании, легко интегрируются в любые системы автоматизации.
  2. Отвечают требованиям международных промышленных стандартов.
  3. На их основе типовым образом можно создавать структуры с требуемыми характеристиками по быстродействию, надёжности и отказоустойчивости.
  4. Могут применяться как в составе АСУТП, так и в качестве локальных приборов для измерения или управления.

Магистральные модули серии MIRage-N предоставляют данные о технологическом процессе непосредственно в общую скоростную дублированную магистраль Fast Ethernet, объединяющую все элементы системы автоматизации: устройства обработки данных (процессорные устройства), серверы, рабочие станции. В такой архитектуре отсутствуют привычные контроллеры в виде отдельных конструктивных единиц со своим процессорным устройством и напрямую подключённым вводом-выводом, выполняющие и алгоритмы управления, и операции ввода-вывода.

На базе модулей MIRage-N возникает качественно новая архитектура системы: распределённая мультипроцессорная среда управления, по сути являющаяся мультипроцессорным магистральным контроллером с общей скоростной магистралью передачи данных. Это даёт полную свободу в проектировании и эксплуатации системы, для неё нет ни топологических, ни конструктивных ограничений, в любой момент можно добавить дополнительные процессоры, каналы ввода-вывода, перераспределить нагрузку. Для этого не требуются изменения ранее установленных элементов, только добавление новых и программная настройка нового оборудования. Система может быть сколь угодно резервированной, дублированной или троированной, по мере необходимости. Это современный конструктор, позволяющий решать любые задачи АСУТП.

Технология построения системы на базе общей магистрали Fast Ethernet является инновационной. В силу технических и коммерческих преимуществ, есть основания предположить, что эта архитектура станет основной большинства АСУТП будущего.

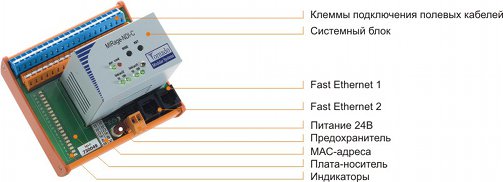

Конструктивное исполнение модулей MIRage-N.

12_Mirage-N_sm



Основные модули серии MIRage-N и их характеристики

13_Mirage-N_Tabl_sm



Программно-технический комплекс «Торнадо-N»

На сегодняшний день в эксплуатации находится более 100 АСУТП на базе программно-технического комплекса (ПТК) «Торнадо». Наиболее современным в этой линейке является ПТК «Торнадо-N». Комплекс имеет все необходимые разрешительные документы, в том числе включён в Государственный реестр средств измерения Российской Федерации и Республики Казахстан.

ПТК «Торнадо-N» – это специализированная платформа, предназначенная для автоматизации технологических процессов (АСУТП) на предприятиях тепло- и электроэнергетики и других промышленных объектах высокой степени ответственности с любым типом технологического оборудования и КИПиА.

Идеологической основой ПТК «Торнадо-N» стали результаты исследований, проведенных в 2007-2011 .г. сотрудниками тематической группы, с учетом многолетнего опыта внедрений АСУТП, сотрудничества с предприятиями теплоэлектроэнергетики и российскими инженерами, проектирующими и эксплуатирующими оборудование ТЭС, ЕНЭС и других производств, связанных с большой энергетикой.



Особенности ПТК «Торнадо-N»

АСУТП на базе ПТК «Торнадо» – полнофункциональная информационно-управляющая человеко-машинная система, работающая в режиме реального времени и управляющая работой технологического оборудования во всех эксплуатационных режимах, включая базовый режим, пуск, останов и аварийный режим работы основного технологического оборудования. Способ управления оборудованием зависит от режима эксплуатации: в базовом режиме – автоматический, в режимах с нарушением условий нормальной эксплуатации и в пусковых режимах – автоматизированный (полуавтоматический). ПТК обеспечивает высокую степень автоматизации с учётом конструктивных и технологических особенностей объекта, многообразия режимов его работы и связанных с ними особенностей управления и регулирования.

Внедрение современных комплексных АСУТП обеспечивает:

  1. Увеличение срока службы технологического оборудования. Автоматическое регулирование, автоматизированный пуск и останов в пределах технологических допусков эксплуатации оборудования, автоматика защит и интеллектуальных блокировок позволяют существенно увеличивать рабочий ресурс основного оборудования и сроки его фактической эксплуатации.
  2. Повышение экономической и экологической эффективности объекта. Реализация более сложных законов управления позволяет внедрять современные технологии сжигания и парораспределения, что позволят повысить КПД энергоустановок, экономить топливо и минимизировать вредные выбросы.
  3. Снижение роли человеческого фактора. Значительно сокращается число трудоёмких, рутинных ручных операций и, соответственно, исключается возможность ошибок, связанных с их выполнением. Персонал может сосредоточиться на более ответственных задачах, а безаварийные эксплуатационные периоды и готовность оборудования существенно увеличатся.

ПТК является комплексным решением: учитывается весь спектр технологических задач, возникающих на работающем объекте. Это открытое решение, позволяющее поэтапно внедрять и с минимальными затратами расширять АСУТП, не затрагивая уже существующую часть комплекса. Это наиболее современный комплекс с архитектурой будущего, не имеющий аналогов на рынке, показатели надежности и быстродействия которого превосходят нормы руководящих документов (РД).

Архитектура ПТК «Торнадо-N» позволяет производить безударную замену любых устройств ПТК (устройств ввода-вывода, процессорных блоков, серверов верхнего уровня, АРМ, любых источников питания, коммуникационного оборудования). К функционирующей системе можно добавлять дополнительные модули, причём эта процедура не требует модификации действующей части системы.

Основу ПТК составляют модули распределенного ввода-вывода MIRage-N. Применение данных модулей позволяет создать качественно новую архитектуру объединённого магистрального мультипроцессорного контроллера с единой высокоскоростной магистралью обмена данных между процессорными устройствами обработки и устройствами ввода-вывода, охватывающего весь объект автоматизации. ПТК «Торнадо-N» практически не имеет ограничений по структуре, пространственному распределению и компоновке, что делает его удобным как для проектировщиков и интеграторов, так и для конечного пользователя.

21_StructuraPTK_sm

Рис 1. Типовая структура ПТК «Торнадо-N»



Информационная структура ПТК

Информационная структура системы основана на событиях и сообщениях о событиях. Предусмотрена первичная обработка информации по аналоговым параметрам. При этом анализируется отклонение параметров и скорость изменения параметров. Для любой переменной могут задаваться предупредительные и аварийные уставки.



Нижний информационный уровень представлен мгновенной базой данных, формируемой управляющими программами процессорных блоков. Данные для МБД поступают из модулей УСО методом циклического опроса, выполняемого множеством программ первичной и специальной обработки информации (ПОИ и СОИ) первичных данных от датчиков и формирования расчётных параметров. Цикл опроса программируется индивидуально для каждой программы Длительность цикла – 5 мс и более. Любые данные МБД доступны любой управляющей программе и серверу приложений. ПОИ и СОИ реализуются в виде virtual-IOboard и библиотечных элементов обработки данных системы ISaGRAF.

22_Shkaf_PTK_sm

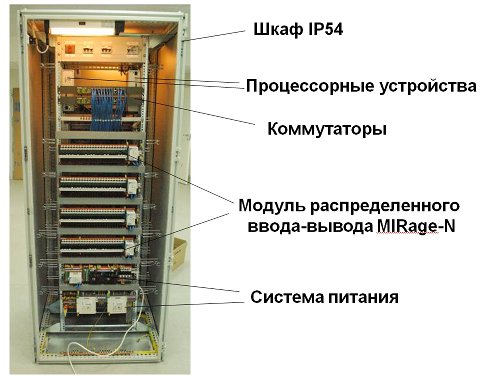

Рис 2. Внешний вид типового шкафа ПТК «Торнадо-N»

Средний информационный уровень образован оперативной базой данных ОБД дублированного сервера приложений (СП), реализуемого на дублированном компьютере с Windows-платформой. Взаимодействие СП с МБД Процессорных Блоков (ПБ), обеспечивают специальные коммуникационные процессы, функционирующие на ПБ. В ПБ отслеживаются все изменения МБД и формируют события (телеграммы) с присвоением метки времени в момент изменения состояния параметра, по индивидуальному критерию изменения (апертуре). Спорадический метод передачи данных в ПТК «Торнадо» обеспечивает максимальную актуальность и своевременность данных в системе. Кроме спорадического (по событиям) метода используется циклический метод формирования мгновенного среза всей МБД в ОБД, коммуникационные процессы в ПБ циклически отправляют всё состояние МБД, вне зависимости от изменений из ПБ в СП, что повышает их представительность. Время цикла настраивается. Дублированных (пар) СП может быть несколько в системе, что ещё повышает устойчивость ПТК. Одна из важных функций СП – интеграция в ОБД данных, получаемых через различные интерфейсы, например, OPC.



Верхний информационный уровень системы представлен АРМами и различными серверами: сервером базы данных (СБД) для хранения архивной БД, web-сервера для организации неоперативных «тонких» клиентов, вспомогательного сервера для различных системных сервисов: печати, разграничения сетей.



23_KrasTEC_sm

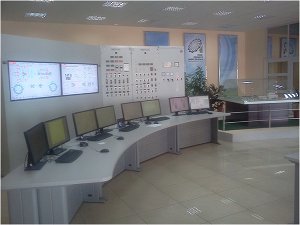

Рис 3. Организация АРМов операторов ПТК «Торнадо» (Энергоблок № 1 Красноярской ТЭЦ-3)



Конструктивные особенности

Оборудование полевого уровня, включая натуральные сигналы от термометров-сопротивлений и термопар, датчики с унифицированным выходом (ток или напряжение), а также дискретные сигналы и команды 24В и 220В, подключается прямо в ПТК, без промежуточных клеммников, кроссовых, промежуточных реле и других преобразователей. Это уменьшает количество шкафов на объекте, значительно увеличивает надёжность и упрощает коммутацию, а также облегчает обслуживание оборудования АСУТП. ПТК может работать с любым полевым уровнем (КИПиА), как отечественного, так и импортного производства. Это достигается применением согласующих терминальных блоков (блоков полевых интерфейсов – БПИ), содержащих преобразователи полевых сигналов и пружинные клеммы, обеспечивающие надежное подключение кабеля сечением 2,5 кв. мм. Конструктивная особенность БПИ обеспечивает замену отказавших в нём элементов без демонтажа подключённого полевого кабеля.



Специальные решения по питанию

Питание собственно оборудования ПТК и полевого уровня, подключаемого к ПТК, организовано в соответствии с 1 категорией особой группы по классификации ПУЭ. Для питания контроллерного оборудования, сети нижнего уровня и полевого оборудования, подключаемого к ПТК, в качестве третьего независимого источника питания используется, как правило, общестанционная аккумуляторная батарея. Такое решение избавляет от необходимости приобретать дорогие и сложные в обслуживании ИБП. При этом ПТК «Торнадо» отличается низким энергопотреблением.

Организована специальная разветвлённая диагностика электропитания элементов ПТК и подключаемых датчиков. Питание аналоговых датчиков осуществляется от индивидуальных ИП для каждого датчика, устанавливаемого в измерительном модуле. ИП для «сухих» контактов имеет встроенную диагностику и сигнализацию нарушений изоляции от «земли». Поиск нарушений изоляции в цепях датчиков автоматизирован. Питание датчиков сухих контактов и токовых датчиков 4-20мА производится из ПТК, что обеспечивает значительно большую надежность функционирования, избавляет от дорогих, сложных и не надежных дополнительных ИБП.



Примеры внедрений ПТК «Торнадо-N» на промышленных объектах

  1. РиТЭС «Углевик», Сербия. Блок 300 мВт, паровой котел 990 тонн пара в час, пр-во ЗИО «Подольск», турбина К-300-240-1 пр-во ЛМЗ, около 7 000 сигналов контроля и управления.
  2. Краснодарская ТЭЦ. АСУТП энергоблока ПГУ-410, около 5 000 сигналов контроля и управления.
  3. Красноярская ТЭЦ-3 ОАО ТГК-13. АСУТП энергоблока № 1 мощностью 220 МВт, состав энергоблока: паровая турбина Т-185/220-12,8-2 пр-во ЛМЗ, паровой котел типа ТПЕ-216, генератор Т3ФП-220-2УЗ, около 8 000 сигналов контроля и управления.
  4. Томская ГРЭС-2. АСУТП газового тракта котлоагрегата ТП-230-2 ст. № 4 Томской ГРЭС-2.
  5. Томская ПРК. АСУТП газового тракта котлоагрегата ПТВМ-180 ст. № 4 Томской ПРК.
  6. Канская ТЭЦ. АСУТП турбоагрегата Р-12-3,4/0,5.



24_KrasTEC_Pusk

Рис 4. Торжественный пуск парогазовой установки 410 МВт с АСУТП на базе ПТК «Торнадо-N» на Краснодарской ТЭЦ.



Публикации (2007-2011)

1. Сердюков О.В., Нестуля Р.В., Кулагин С.А., Скворцов А.Н., Тимошин А.И., Журавлёва Л.В., Пасеко С.М., Камочкин А.В. Опыт разработки АСУТП энергоблока ПГУ-410 Краснодарской ТЭЦ на базе программно-технического комплекса "Торнадо-N" // Теплоэнергетика, 2011, № 10. С. 20-25.

2. Сердюков О.В. Применение программно-технического комплекса "Торнадо-N" на базе Ethernet для объектов теплоэнергетики // Сборник докладов Третьей Всероссийской конференции "Реконструкция энергетики-2011". Москва, 7-8 июня 2011 г.

3. Сердюков О.В., Пасеко С.М., Камочкин А.В. Внедрение российского ПТК "Торнадо-N" на энергоблоке ПГУ-410 Краснодарской ТЭЦ // Доклад на конференции Russia Power, г. Москва, 28-30 марта 2011 г.

4. Сердюков О.В., Нестуля Р.В., Кулагин С.А., Скворцов А.Н., Тимошин А.И., Дорошкин А.А., Сорокин И.В. Современные промышленные ПТК на базе Ethernet // Информатизация и системы управления промышленности (ИСУП), 2011, № 1. С. 21-24.

5. Сердюков О.В., Нестуля Р.В., Кулагин С.А., Скворцов А.Н. Современные ПТК для теплоэнергетики и перспективы их развития // Теплоэнергетика, 2010, № 10. С. 58-61.

6. O. Serdyukov (Russia). DCS with Homogeneous Architecture based on Ethernet Network // Proceedings of the IASTED International Conferences on Automation, Control, and Information Technology (ACIT 2010). Control, Diagnostics, and Automation. June 15 – 18, 2010, Novosibirsk, Russia. P. 11-14.

7. Сердюков О.В., Дорошкин А.А. Программно-технические комплексы на базе шины Ethernet // Автоматизация и IT в энергетике, 2010, № 2. С. 38-40.

8. Сердюков О.В., Дорошкин А.А. Структурные особенности ПТК на базе единой цифровой сети // Информатизация и системы управления промышленности (ИСУП), 2010, № 1. С. 34-36.

9. Сердюков О.В., Дорошкин А.А. Магистральные Контроллеры // Материалы конференции "Горение Твёрдого Топлива", 10-13 ноября 2009 г., Институт Теплофизики СО РАН, г. Новосибирск, 2009 г.

10. Нестуля Р.В., Тараненко Л.В. "Нейрон-ТМ" – универсальная технология для автоматизации электроэнергетических объектов // Мир Автоматизации, 2009, октябрь. С. 46-48.

11. Сердюков О.В. Основы функционирования АСУТП для больших ПТК // Информационный материал по освоению, эксплуатации надежности АСУТП, реализованных на базе "основных" ПТК на ТЭС Росии. ОАО "Инженерный центр энергетики Урала", г. Екатеринбург, 2009 г.

12. Сердюков О.В. ПТК нового поколения "Торнадо-N" для создания АСУТП объектов энергетики // Материалы конференции ПТА. Автоматизация: Проекты, Системы, Средства, г. Новосибирск, 2009 г.

13. Serdyukov O.V. Prospects of "One-level" Architecture of Control Systems on the basis of Ethernet Network – DCS "Tornado-N" with "One-level" Architecture on the basis of Ethernet // Proceedings of the 1st International Workshop on Networked embedded and control sysem technologies: European and Russian R&D cooperation – NESTER 2009, Milan, Italy, 2009. P. 75-80.

14. Сердюков О.В., Тараненко Л.В. Магистральные контроллеры // Мир автоматизации, 2009, февраль-апрель. С. 34-36.

15. Сердюков О.В., Тимошин А.И., Кулагин С.А., Кузнецов В.И., Дорошкин А.А. Крупномасштабные АСУТП электростанций на основе модулей удаленного ввода/вывода с дублированным ETHERNET // Промышленные АСУ и контроллеры, раздел "Технические средства АСУТП", 2008, № 07. С. 39-40.

16. О применении модулей удаленного ввода/вывода MIRage-N с дублированным Ethernet // Автоматизация в промышленности, 2008, № 6. С. 63-64.

17. Сердюков О.В. ПТК "Торнадо": жизнь в большой энергетике // Рациональное управление предприятием – Rational Enterprise Management (REM), раздел "Автоматизация производства", 2008, № 1. С. 50-54.

18. Сердюков О.В., Кузнецов В.И., Дорошкин А.А., Тимошин А.И., Кулагин С.А. Магистральное направление развития промышленных контроллеров // Силовая интеллектуальная электроника (СИЭЛ), 2008, № 3(9). С. 15–17

19. Сердюков О.В., Кузнецов В.И., Дорошкин А.А., Тимошин А.И., Кулагин С.А. Магистральное направление развития промышленных контроллеров // Автоматизация в промышленности, 2007, № 12. С. 47-49.

20. Дорошкин А.А., Сердюков О.В., Тимошин А.И., Кулагин С.А., Фокин С.Н. Системы автоматизации будущего прирастать будут Ethernet // Информатизация и системы управления промышленности (ИСУП), 2007, № 3(15). С. 22-25.

21. Интервью с главой компании "МСТ" О.В. Сердюковым // Информатизация и системы управления промышленности (ИСУП), 2007, № 3(15). С. 45-48.

22. Сердюков О.В., Тимошин А.И., Кулагин С.А., Дорошкин А.А., Горбунов А.И., Суворов В.В. "MIRage", ставший реальностью // Промышленные АСУ и контроллеры, раздел "Технические средства АСУТП", 2007, № 07. С. 44-46.

23. Сердюков О.В. Опыт разработки и внедрения АСУТП на электростанциях России // Электрические станции, 2007, № 4. С. 15-17.

24. Фельдман В.Г., Сердюков О.В., Нестуля Р.В., Кузнецов В.И. О модернизации систем контроля и управления // Энергетик, 2007, № 4. С. 29-31.

25. Сердюков О.В., Тимошин А.И., Кулагин С.А., Дорошкин А.А., Фокин С.Н. Системы автоматизации будущего прирастать будут Ethernet // Промышленные АСУ и контроллеры, раздел "Технические средства АСУТП", 2007, № 02. С. 39-42.
