Научные и прикладные результаты лаборатории 06

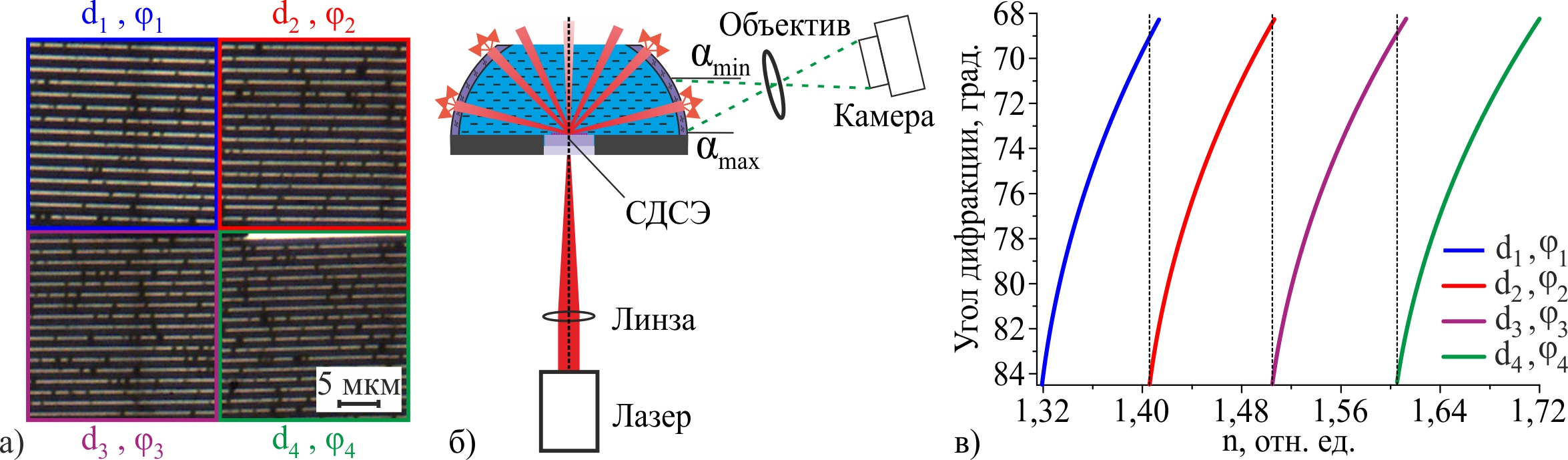

2023

Технология прямой лазерной записи дифракционных структур на двухслойных материалах Zr/SiO2, Si/Ti И Si/Cr

Разработана термохимическая лазерная технология прямой лазерной записи амплитудных и фазовых дифракционных структур на двухслойных материалах Zr/SiO2, Si/Ti и Si/Cr. За счет аномально высокой разность фаз при отражении света между экспонированными и исходными участками Zr/SiO2 продемонстрировано формирование отражательных решёток с дифракционной эффективностью свыше 30% по полностью «сухой» (без жидкостного селективного травления) технологии. Использование термохимической реакции образования силицидов существенно расширило диапазон мощности лазерного пучка для термохимической записи (Δ) на Si/Ti и Si/Cr по сравнению с реакцией окисления и улучшило пространственное разрешение. Сформированные металло-силицидные маски проявляются двухэтапным травлением, обеспечивающим уникальную селективность, и затем используются для фотолитографии или как маски для травления подложки. Значительное изменение отражения при лазерной записи на двухслойных материалах позволяет реализовать in-situ контроль формируемого рисунка без проявления. Патентоспособная технология расширяет области применения лазерных записывающих систем, созданных совместно ИАиЭ СО РАН и КТИ НП СО РАН.

lab06 rez 2023 p1

Рис. 1. Микроизображения записанных структур: (а) - на Zr/SiO2 (R - на отражение, Т – на пропускание); (б) – нанополости на сколе Zr/SiO2 (СЭМ); (в) - на Si/Ti до (сверху) и после (снизу) стравливания слоя Si (микроизображения на отражение); (г) - этапы проявления маски, записанной на Si/Cr (микроизображения на отражение); (д) - фотография дифракционной линзы (диаметр 50 мм), записанной на Si/Cr.

  • Belousov D. A., Kuts R. I., Okotrub K. A., Korolkov V. P. Direct Laser Writing of Diffractive Structures on Bi-Layer Si/Ti Films Coated on Fused Silica Substrates //Photonics. – 2023. – Vol. 10. – №. 7. – P. 771. – DOI: 10.3390/photonics10070771.
  • Kuts R., Korolkov V., Mikerin S., Okotrub K., Belousov D., Malyshev A., Sametov A., Shimansky R., Gavrilova T. Volumetric thermochemical laser writing of nanostructured reflective diffraction gratings on a dual-layer material Zr/SiO2 //Journal of Optical Technology. – 2023. – Vol. 90. – № 4. – P. 163–169. – DOI: 10.1364/JOT.90.000163.
  • Belousov D. A., Kuts R. I., Korolkov V. P Thermochemical laser writing of silicide masks on dual-layer films a-Si/Cr //Proc. SPIE, 2023, Vol. 12762.



Полутоновые отражающие калибровочные маски и лазерная технология их изготовления

Оптическая микроскопия является одним из основных методов исследования морфологии материалов, изучения их фазовых и структурных составляющих. Объектами испытаний и контроля являются металлы, сплавы, волокна, слои и покрытия, композитные материалы и т.д. С появлением автоматизированных систем анализа изображения этот вид исследования становится менее трудоемким, а значит более технологичным и востребованным.

Несмотря на разнообразие методик исследования микроструктуры материалов количество стандартных образцов (СО) для них чрезвычайно мало, а имеющиеся по уровню утверждения относятся к категории отраслевых стандартных образцов и стандартных образцов предприятий и, в большинстве случаев, выпускаются в виде единичных экземпляров.

Возможности серийного выпуска стандартных образцов материалов, пригодных для метрологического обеспечения методик измерений морфологических параметров материалов, основанных на методе оптической микроскопии, ограничены, так как важными признаками СО является стабильность и однородность. Как правило, перед исследованием материал требует специальной подготовки исследуемой поверхности, которая остается неизменной и пригодной для анализа ограниченное непродолжительное время. Подготовка может включать такие операции как шлифовка и полировка, а также различные виды химического и физического воздействия с целью выявления интересующих элементов микроструктуры. Для повторного исследования образец готовится заново. Гарантировать однородность микроструктуры во всем объеме образца, т.е. неизменность аттестованной характеристики, возможно не всегда. Существуют также материалы, требующие специальных, дорогостоящих способов транспортировки, обусловленных соображениями безопасности.

Созданные с использованием лазерных технологий полутоновые калибровочные маски (рис.1) лишены приведенных выше недостатков. Они содержат элементы структуры заданного размера, обладают высокой стабильностью и контролируемой однородностью в пределах плоскости образца, не требуют специальных дорогостоящих условий эксплуатации и транспортировки, компактны. Подготовка образца к измерениям не приводит к изменению структуры его поверхности независимо от количества проведенных исследований, так как не требуются шлифовка, полировка, травление и другие виды воздействия. Эти преимущества образцов облегчают процедуру их аттестации (сертификации). Образцы могут использоваться для различных видов метрологических работ: при валидации (аттестации) методик измерений, при оценке пригодности методик измерения, контроле правильности, оценке смещения результатов измерений, подтверждении степени эквивалентности результатов измерений двух или более лабораторий. Предлагаемый новый продукт востребован испытательными лабораториями и операторами межлабораторных сличительных (сравнительных) испытаний как стандарт для материаловедческой микроскопии.

lab06 2023 rez 2 1

Рис. 1. Микроскопические измерени я стандартных калибровочных масок ( слева ); полутоновое изображение структуры материала в отраженном свете ( в середине ); полутоновые калибровочные маски (справа)

Для изготовления полутоновых отражательных калибровочных масок была разработана лазерная термохимическая технология (рис.2) формирования наноразмерного трехмерного рельефа на хромовой пленке, нанесенной на стеклянную подложку. Технология базируется на результатах фундаментальных исследований, посвященных методам записи бинарных фотошаблонов, проведенных научными коллективами под руководством В.П. Вейко (ИТМО) и А.Г. Полещука (ИАиЭ СО РАН). В рамках нового НИОКР, выполненного по заказу ООО «СИАМС», удалось найти режимы высокоточной лазерной обработки и химического травления, позволившие перейти от бинарных пропускающих фотошаблонов к полутоновым отражающим с высоким контрастом модуляции коэффициента отражения.

lab06 2023 rez 2 2

Рис. 2. Технологические этапы создания отражающей полутоновой калибровочной маски:
1 напыление пленки хрома, 2 термохимическая лазерная запись, 3 селективное травление через оксидную маску.

Процесс лазерной записи ведется на разработанной в ИАиЭ СО РАН круговой лазерной записывающей системе CLWS-300IAE (рис.3) с длиной волны записывающего лазера 532 нм и диаметром записывающего пятна менее 700 нм. Стеклянная заготовка, покрытая пленкой хрома, устанавливается на планшайбе аэростатического шпинделя и вращается с постоянной скоростью. Сфокусированный записывающий пучок перемещается вдоль радиуса и модулируется в соответствии с радиальной координатой и структурой изготавливаемой маски.

lab06 2023 rez 2 3

Рис. 3. Круговая лазерная записывающая система CLWS 300 IAE

В табл.1 приведены технические характеристики отражающих полутоновых калибровочных масок.

Табл.1 Технические характеристики отражающих полутоновых калибровочных масок

Материал калибровочной маски

хромовая пленка переменной толщины на низко-отражающей диэлектрической подложке

Пространственное разрешение калибровочной маски

не хуже 1 мкм

Размер адресной сетки при лазерной записи калибровочных масок

не более 250 нм

Динамический диапазон относительного изменения коэффициента отражения в структуре калибровочной маски

не хуже 8

Отклонение от локального заданного уровня отражения

не более 10%



Существующие в мире аналоги полутоновых микроизображений изготавливаются на мягких материалах – пленках халькогенидов, фоточувствительных эмульсий, олова и его сплава. С точки зрения механической стойкости отражающие маски на таких материалах не идут ни в какое сравнение с калибровочными масками, изготавливаемыми на пленках хрома по термохимической лазерной технологии. Еще одним преимуществом нашей технологии является то, что задействуются широко распространенные материалы – стандартные заготовки с хромовым напылением, используемые для изготовления фотошаблонов в микроэлектронике. Предлагаемый нами новый продукт уникален на мировом уровне и будет востребован как стандарт для материаловедческой микроскопии.




2021

Дифракционные сенсорные элементы для регистрации погрешностей записи компьютерно-синтезированных голограмм

Впервые теоретически и экспериментально исследован метод синтеза дифракционных сенсорных элементов (ДСЭ) для регистрации погрешностей записи компьютерно-синтезируемых голограмм (КСГ). ДСЭ представляют собой специализированные микрорешётки, серия которых вписывается в рабочее поле КСГ в течение процесса сканирующей лазерной записи. Разработаны новые двухкоординатные ДСЭ, анализ дифракционной картины от которых позволяет с чувствительностью на уровне не хуже 10 нм определить локальные погрешности изготовления КСГ по обеим ортогональным координатам. Предложенный метод синтеза и анализа ДСЭ позволяет реализовать в автоматическом режиме количественную оценку распределения погрешностей голограмм, формирующих волновой фронт с отклонением от расчетного не хуже l/20. Новый метод позволяет проводить независимую проверку погрешностей КСГ в любое время после окончания процесса изготовления, что важно для верификации голограмм, используемых в интерферометрическом контроле крупногабаритной оптики.

l06 2021 ris1

Рис. 1. а - геометрия 2D ДСЭ для моделирования; СЭМ-микроизображения 2D ДСЭ, записанных с заданным смещением 1.6 мкм (б) и 2.5 мкм (в); г - пример дифракционной картины при измерении тестового 2D ДСЭ.

l06 2021 ris2

Рис. 2. Расчетные и экспериментальные зависимости величин от смещения по координате X: а - дифракционной эффективности (DE) для амплитудной 2D ДСЭ при ΔY=1.75 мкм в 1-м и 2-м дифракционных порядках (DO), б - нормированной разности дифракционной эффективности 1-го и 2-го порядков ΔDE12=(DE1-DE2)/(DE1+DE2).

  1. Shimansky R.V., Belousov D.A., Korolkov V.P., Kuts R.I. Diffractive Sensor Elements for Registration of Long-Term Instability at Writing of Computer-Generated Holograms //Sensors. – 2021. – Vol. 21. – №. 19. – Paper. 6635. – DOI 10.3390/s21196635.
  2. Shimansky R.V., Belousov D.A., Kuts R.I., Korolkov V.P. Controlling the accuracy of fabricating computer-generated holograms on circular and XY laser writing systems //Optical Design and Engineering VIII. – SPIE, 2021. – Vol. 11871. – Paper. 11871I. – DOI 10.1117/12.2597134.



2019

Высокоразрешающая лазерная запись на плёнках циркония

Показано, что тонкие пленки циркония, напыленные на подложки из плавленого кварца и подвергнутые лазерно-индуцированному окислению, являются перспективной средой для создания нанорешеток с контролируемым периодом. При построчном сканировании сфокусированным лазерным пучком диаметром 700 нм пленок циркония толщиной 80–110 нм, зарегистрировано формирование решеток из дорожек с шириной 70–100 нм (рис. 1, а) и с периодом, равным шагу сканирования. Экспериментально установлено, что дорожки в виде трещин или деформаций возникают по контуру пространственного распределения температуры, индуцированного пучком непрерывного лазерного излучения (рис. 1, б и в). При включении излучения, этот контур постепенно смещается от центра пятна к периферии после расширения нагретой области (рис. 1, в). Трещины или деформации возникают под действием термомеханических напряжений на границе пленки металла и оксидной дорожки, толщина которой резко растет в процессе окисления металла.

l06 2019 ris1 1

Рис.1. Решетки, записанные с периодом 300 нм: изображение скола (а) и фрагменты наноструктуры при выключении (б) и включении (в) лазерного пучка, движущегося справа налево

  1. Korolkov V.P., Sedukhin A.G., Belousov D.A., Shimansky R.V., Khomutov V.N., Mikerin S.L., Spesivtsev E.V., Kutz R.I. Increasing the spatial resolution of direct laser writing of diffractive structures on thin films of titanium group metals // Proceedings of SPIE: Vol. 11030: Holography: Advances and Modern Trends VI. – 2019. – Paper. 110300A. – DOI 10.1117/12.2520978.
  2. Korolkov V.P., Sedukhin A.G., Mikerin S.L. Technological and optical methods for increasing the spatial resolution of thermochemical laser writing on thin metal films // Optical and quantum electronics. – 2019. – Vol. 51, is. 12. – P. 389. – DOI 10.1007/s11082–019–2111–6.
  3. Korolkov V.P., Mikerin S.L., Okotrub K.A., Sametov A.R., Malyshev A.I. High–resolution laser fabrication of amplitude diffractive structures on thin metal films // SPIE/COS PHOTONICS ASIA. Proceedings of SPIE: Nanophotonics and micro/nano optics IV / Beijing, China (October 11–13, 2018). – Vol. 10823. – 2018. – Paper 108230X. – DOI 10.1117/12.2501246.



Высокопроизводительная запись термохимических лазерно-индуцированных периодических структур на пленках металлов

Впервые продемонстрировано формирование высокоупорядоченных термохимических лазерно-индуцированных периодических структур (ТЛИППС) при воздействии сфокусированного астигматического гауссова пучка. Период структур в зависимости от условий облучения изменяется с 680 нм до 950 нм при использовании длины волны 1026 нм. Ориентация структур определяется направлением поляризации падающего линейно-поляризованного излучения. Максимальная скорость записи зависит от свойств металла, и в случае гафния составляет 3 мм/с, что при размере пучка 150 мкм дает производительность 0,5 мм2/с. Показана возможность практического применения структур для создания элементов защитных голограмм. Исследованный метод формирования ТЛИППС может быть применен для экономически-эффективного синтеза амплитудных масок периодических структур, дифракционных решеток, для изменения оптических и физических свойств поверхностей (смачиваемость, коэффициент трения, электропроводность).

l06 2019 ris2

Микроизображение ТЛИППС, сформированной при воздействии астигматического гауссова пучка (зеленый эллипс). Стрелка на рисунке показывает направление сканирования пучка

  1. Dostovalov A.V., Korolkov V.P., Okotrub K.A., Bronnikov K.A., Babin S.A. Oxide composition and period variation of thermochemical LIPSS on chromium films with different thickness // Optics express. – 2018. – Vol. 26. – №. 6. – P. 7712-7723.
  2. Dostovalov A.V., Derrien T., Lizunov S.A., Preucil F., Okotrub K.A., Mocek T., Korolkov V.P., Babin S.A., Bulgakova N.M. LIPSS on thin metallic films: New insights from multiplicity of laser–excited electromagnetic modes and efficiency of metal oxidation // Applied Surface Science. – 2019. – Vol. 491. – P. 650–658. – DOI 10.1016/j.apsusc.2019.05.171.
  3. Dostovalov A.V., Okotrub K.A., Bronnikov K.A., Terentyev V.S., Korolkov V.P., Babin S.A. Influence of femtosecond laser pulse repetition rate on thermochemical laser–induced periodic surface structures formation by focused astigmatic Gaussian beam // Laser physics letters. – 2019. – Vol. 16, № 2. – Paper. 026003. – DOI 10.1088/1612–202X/aaf78f.
  4. Достовалов А.В., Терентьев В.С., Бронников К.А., Белоусов Д.А., Корольков В.П. Влияние скорости сканирования на формирование ТЛИПСС радиально-симметричным и эллиптическим гауссовым фемтосекундным лазерным пучком // Прикладная фотоника. – 2018. – Т. 5. – № 3. – С. 157-172.
  5. Белоусов Д.А., Достовалов А.В., Корольков В.П., Микерин С.Л. Метод обработки микроизображений для анализа структур ТЛИППС // Компьютерная оптика. – 2019. – Т. 43, № 6. – C. 936–945. – DOI 10.18287/2412-6179-2019-43-6-936-945.



2018

Гамма и гамма-связанные пучки как новый вид хорошо сфокусированных лазерных пучков

Предложен новый класс хорошо сфокусированных однородных лазерных пучков с аксиальной симметрией, названных гамма-связанными пучками. Они описываются аналитическими решениями параксиального волнового уравнения в терминах обобщенной неполной гамма функции и ее произведений с квадратичными функциями. В сравнении с пучками Лагерра-Гаусса и Бесселя-Гаусса, с одинаковым размером перетяжки, селекция вида гамма-связанных пучков и подстройка их свободных параметров позволяет расширить не менее чем в 3 раза фокальную глубину и повысить не менее чем в 2 раза степень локализации световой энергии в центральном лепестке, а также получить более стабильные поперечный размер и аксиальную интенсивность в пределах фокальной глубины.

l06 2018 ris1

Нормированные распределения интенсивности в меридиональных плоскостях бессель-гауссового пучка (a) и гамма-связанного пучка (b), имеющих одинаковую единичную полуширину в перетяжке и одинаковые максимумы интенсивностей как центральных лепестков, так и первых поперечных максимумов.

  1. Sedukhin A.G. Gamma and gamma–coupled beams // Applied optics. – 2018. – Vol. 57, is. 14. – P. 3653–3660. – DOI 10.1364/AO.57.003653.
  2. Sedukhin A.G. Extending a set of well–focused beams described by gamma and gamma–coupled functions // Applied optics. – 2018. – Vol. 57, is. 30. – P. 9078–9085. – DOI 10.1364/AO.57.009078.



2017

Метод минимизации погрешностей сканирующей лазерной записи синтезированных голограмм

Разработан метод минимизации погрешностей при записи синтезированных голограмм на круговой лазерной сканирующей системе. Он базируется на алгоритме периодического прецизионного совмещения начала системы полярных координат, в которой задается  положение лазерного пучка, с осью вращения оптической заготовки и последующей непрерывной динамической коррекции абсолютных координат пучка в процессе записи. Метод был успешно применён на практике при записи крупноразмерных синтезированных голограмм с диаметром до 240 мм. Благодаря применению разработанного алгоритма среднеквадратичная погрешность записи продолжительностью до 9 часов не превысила 10 нм при скорости дрейфа оси вращения заготовки около 250 нм/час. Время записи за счет дополнительных измерений возрастает не более чем на 10%.

2017 ris1

Рис.1. а - фрагмент зависимости погрешности позиционирования с коррекцией (1), без коррекции (2) и температуры (3) от времени, б - результат контроля изготовленного ДИ: интерферограмма (вверху) и фазовая карта отраженного волнового фронта (внизу).

  1. Шиманский Р.В., Полещук А.Г., Корольков В.П., Черкашин В.В. Совмещение записывающего пучка с осью вращения дифракционной структуры при синтезе дифракционных оптических элементов в полярной системе координат// Автометрия, т.53, №2, с.30-38.
  2. Шиманский Р.В., Полещук А.Г., Корольков В.П., Черкашин В.В. Динамическая коррекция координаты лазерного пучка при записи крупногабаритных дифракционных элементов для контроля асферических зеркал. //Автометрия, 2017, т.53, №3, с. 64-73.
  3. Патент РФ 2587528. Способ контроля погрешности изготовления дифракционных оптических элементов (доэ). Авторы Полещук А.Г., Шиманский Р.В. Опубл. 06.2016. Бюл. № 17.



Формирование термохимических лазерно-индуцированных периодических поверхностных структур фемтосекундным лазерным излучением на пленках различных металлов и сплавов

Установлено, что на поверхности плёнок хрома, титана и нихрома (с содержанием хрома 20%) образуются ТЛИППС с периодом 930, 950 и 980 нм, соответственно при сканировании фемтосекундного ИК-лазерного пучка размером 4 мкм и более. На поверхности плёнок Ni и NiCr с низким содержанием хрома ТЛИППС не образуются, поскольку никель имеет более высокую теплопроводность, чем Cr и Ti. Обнаружено формирование на оксидных участках ТЛИППС абляционной квазипериодической структуры с периодом 250-300 нм в случае хрома и нихрома (80/20) вследствие возбуждения поверхностных плазмонов на границе раздела металлоксид. Предложена модель оптических характеристик ТЛИППС. Численный расчёт дифракции света на её основе даёт результаты, хорошо согласующиеся с экспериментом. Впервые продемонстрирована возможность селективного травления плёнок металла через ТЛИППС. Полученные данные создают основу для экономически-эффективного локализованного синтеза периодических микроструктур различного назначения и управления такими свойствами плёнок, как смачиваемость, коэффициент трения, электропроводность, отражение и пропускание света.

2017 ris2

Рис. 2. Изображение периодической структуры ТЛИППС на поверхности Ti (а) и NiCr80/20 (б), полученное с помощью сканирующего электронного микроскопа; изображение ТЛИППС на поверхности Сr, полученное с помощью оптического микроскопа в проходящем свете (с).

  1. V. Dostovalov, V. P. Korolkov, and S. A. Babin, “Formation of thermochemical laser-induced periodic surface structures on Ti films by a femtosecond IR Gaussian beam: regimes, limiting factors, and optical properties,” Appl. Phys. B, vol. 123, no. 1, p. 30, 2017.
  2. V Dostovalov, V. P. Korolkov, V. S. Terentyev, K. A. Okotrub, F. N. Dultsev, and S. A. Babin, “Study of the formation of thermochemical laser-induced periodic surface structures on Cr , Ti , Ni and NiCr films under femtosecond,” Quantum Electron., vol. 47, no. 7, pp. 631–637, 2017.
  3. V. Dostovalov, V. P. Korolkov, V. S. Terentiev, K. A. Okotrub, F. N. Dultsev, A. V. Nemykin, and S. A. Babin. Study of TLIPSS formation on different metals and alloys and their selective etching. Proc. SPIE, Vol. 10092: Laser-based Micro- and Nanoprocessing XI, edited by U. Klotzbach, K. Washio, R. Kling, 100921H, 2017.
  4. V. Dostovalov, V. P. Korolkov, V. S. Terentyev, K. A. Okotrub, F. N. Dultsev, and S. A. Babin, “Optimal Regimes of Thermochemical LIPPS Formation on Surfaces of Different Metals“, Proceedings of Progress In Electromagnetics Research Symposium (PIERS 2016), Shanghai, China, 8 August - 11 September, p. 4932- 4936 (2016).
  5. A. V. Dostovalov, V. P. Korolkov, S. A. Babin. Simultaneous formation of ablative and thermochemical laser-induced periodic surface structures on Ti film at femtosecond irradiation. Laser Phys. Lett. 12 (3) 036101 (2015).



2016

Исследование метода сверхлокальной лазерно–индуцированной термохимической нанолитографии

Исследовалось пространственное разрешение прямой записи сфокусированным лазерным пучком по тонким пленкам хрома на установке «круговая лазерная записывающая система» (КДЗС), разработанной ранее в ИАиЭ СО РАН. Исследовалось изменение  размеров экспонируемой зоны при конечных размерах (~0.5 мкм на уровне ½ ) сфокусированного лазерного пучка (метод сверхлокализации). Пленки хрома толщиной около 80 нм напылялись магнетронным методом на стеклянные пластины (50х50мм).  Экспонирование осуществлялось при относительной скорости движения лазерного пучка  от 0.1 до 2 м/сек и мощности излучения около от 1 до 20 мВт в пятне на длине волны 532 нм. На рисунке приведен пример микрофотографий дифракционных структур записанных в пленках хрома при скорости движения записывающего пучка 1.1 м/сек и мощности излучения в записывающем пятне на уровне 0.6 (а) и 0.7 (б) от критической (мощности Рк, соответствующей началу плавления). Видно,  что  при мощности равной 0.7 Рк зазор между хромовыми треками (б) составляет около 0.1 мкм.

а

б

Полученные с помощью РЭМ микрофотографии дифракционных структур записанных в пленках хрома и проявленных в селективном травителе. Период структуры 1 мкм.

  1. Полещук А.Г., Хомутов В.Н., Маточкин А.Е., Насыров Р.К., Черкашин В.В. Лазерные интерферометры для контроля формы оптических поверхностей // Фотоника, 2016, №4, С. 38-50.
  2. Белоусов Д.А., Полещук А.Г., Хомутов В.Н. Контроль параметров микрорельефа синтезированных голограмм методом анализа дифракционной картины // Интерэкспо ГЕО-Сибирь-2016, XII Междунар. науч. конгр., 18–22 апреля 2016 г., Сборник материалов Междунар. науч. конф. «СибОптика-2016», Т. 2, Новосибирск, СГУГиТ, 2016 г., стр. 42–46.



Исследование методов увеличения точности лазерной записи

Показано, что основным недостатком используемых методов изготовления внеосевых ДОЭ является их недостаточная точность, обусловленная отсутствием точного (погрешность не более 10-20 нм) совмещения точки начала системы координат системы позиционирования лазерного пятна с осью вращения оптической заготовки и дрейфом точки начала системы координат относительно оси вращения оптической заготовки на протяжении процесса записи.

Для обеспечения долговременной нанометровой точности позиционирования записывающего лазерного пучка предложено проводить записи одной или нескольких реперных структур в светочувствительном слое оптической заготовки с последующим использованием данных структур для определения абсолютной погрешности и динамической коррекции позиционирования пучка лазерного излучения относительно положения оси вращения шпинделя, как вдоль радиального направления перемещения, так и поперек его в процессе записи ДОЭ.

Разработаны и исследованы алгоритмы, реализующие поиск относительного положения оси вращения шпинделя и центра записывающего пятна и алгоритма динамической коррекции положения лазерного пятна в процессе записи.

  1. Патент РФ 2587528. Способ контроля погрешности изготовления дифракционных оптических элементов (доэ). Авторы А.Г. Полещук, Шиманский. Опубл. 20.06.2016. Бюл. № 17.
  2. Р.В. Шиманский, А.Г. Полещук, В.П. Корольков, В.В. Черкашин, Совмещение записывающего пучка с осью вращения дифракционной структуры при синтезе дифракционных оптических элементов в полярной системе координат. //Автометрия, 2017, №2, стр. 30-38



Зеркально-дифракционный объектив для фокусировки лазерного радиально поляризованного пучка в пятно предельно малого размера

Для реализации предельно малых размеров записывающего лазерного пучка, предложен новый тип «сухого» высокоаперурного (NA~1) объектива с большим рабочим отрезком (порядка 1 мм).

Расчетный диаметр лазерного пятна в фокальной плоскости объектива составляет 105 нм (FWHM) при рабочей длине волны технологического лазера 266 нм. Функция рассеяния точки данного объектива близка к бесселевой. На рисунке приведена оптическая схема высокоапертурной фокусировки лазерного пучка, где ДОЭ – дифракционный элемент, ФПЧ – фильтр пространственных частот, КСЗ – кольцевое сферическое зеркало, ТПП – тонкопленочный поляризатор. Стопа ТПП рассчитана на освещение под углом Брюстера: 06 2016 form1

На рисунке показана функции рассеяния точки F при различных типах поляризации, О - обычный объектив, ОКСЗ – кольцевое сфер. зеркало. На рисунке  приведены характеристики тонкопленочного поляризатора: пропускания радиальных и азимутальных компонентов волнового поля, коэффициент экстинкции (отношение пропусканий) и разность фаз  25-слойного поляризатора в зависимости от длины волны. Желтым цветом выделена рабочая область длин волн.

а б в



Схема высокоапертурного дифракционно-зеркального объектива (а),
функция рассеяния точки (б) и характеристики поляризатора (б).

  1. Полещук А.Г., Седухин А.Г. Высокоапертурный объектив для фокусировки оптического излучения. Патент РФ на полезную модель № 162920 // Официальный бюллетень Роспатента «Изобретения. Полезные модели», 2016, № 18 (опубл. 27.06.2016).
  2. Полещук А.Г., Седухин А.Г., Дифракционно-зеркальный высокоапертурный микрообъектив для фокусировки лазерного излучения в устройствах записи // Сборник трудов 13-ой Международной конференции “Голография ЭКСПО-2016” (13 - 15 сентября 2016 г., г. Ярославль, Россия) 2016 г. С. 255-258. М.: Изд-во ООО “Голография-Сервис”.




2015

Оптический контроль световых полей
в сверхмощных широкоапертурных лазерных системах

Контроль волновых полей в сверхмощных лазерных системах фемтосекундного диапазона длин волн (с относительно широким спектром излучения) в настоящее время осуществляют, в основном, с помощью датчиков Гартмана и Шэка-Гартмана. Однако, поверка таких датчтков перед их экспериментальным использованием для целей контроля слабых и высокочастоных вариаций волновых фронтов, наталкивается на целый ряд ранее нерешенных проблем. В этой связи, был разработан новый метод контроля разрешающей способности таких датчиков, а также их чувствительности ко слабым фазовым осцилляциям. Рисунок 1 поясняет данный метод и иллюстрирует две характерные операции по регистрации модулированного (а) и немодулированного (б) волновых фронтов.

2015-ris1

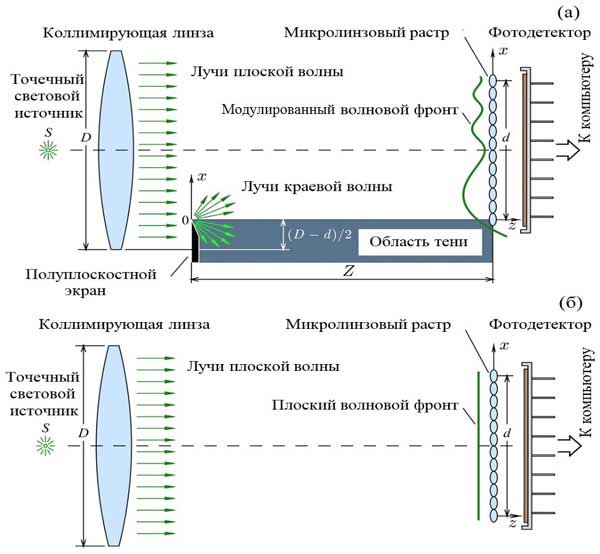

Рис. 1

Для разработанного высокоразрешающего датчика Шэка-Гартмана с числом элементов микролинзового растра равным на апертуре мм (с помощью которого проводилась апробация метода), на рис. 2 показано сравнение теоретических [06-2015-form1-Mod Psi Squared] и экспериментальных [06-2015-form2-Mod Psi Exper Squared] графиков распределения интенсивности световой волны, а также теоретические [06-2015-form3-Arg Psi Squared] и экспериментальные [06-2015-form4-Arg Psi Exper Squared] графики распределения ее фазы. Экран располагался на расстоянии Z = 3,22 м при рабочей длине волны λ = 532 нм. Теоретические и экспериментальные графики интенсивности и фазы были совмещены по максимумам и минимумам своих первых пиков. Как видно из графиков, данный метод позволяет оценивать разрешающую способность и чувствительность датчиков к слабым вариациям волновых фронтов до величин порядка λ/20 и менее.

2015-ris2

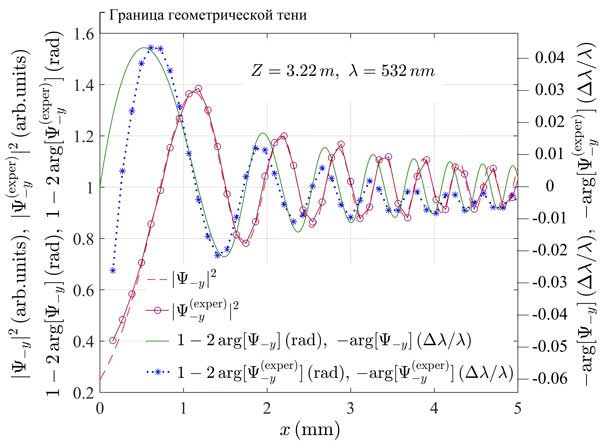

Рис. 2

A.G. Poleshchuk and A.G. Sedukhin, Diffraction technique for testing the resolution and sensitivity of Hartmann and Shack–Hartmann sensors, Opt. Lett., 40(21) 5050-5053 (2015).



2014

Разработка фотолитографического метода свободного формообразования для синтеза асферических рефракционных корректоров с минимальным светорассеянием по заданной карте искажений волнового фронта

Разработан новый фотолитографический метод свободного формообразования для синтеза асферических рефракционных корректоров. Изготовлены дифракционные и гибридные корректоры для трех активных элементов диаметром 20 мм с амплитудой искажений до 3 длин волн (Рис. 1). Принцип работы дифракционных корректоров основан на искривлении дифракционных зон линейной дифракционной решетки с кусочно-непрерывным рельефом, причем локальная величина искривления зон корректора пропорциональна локальной инвертированной амплитуде искажений волнового фронта излучения проходящего через активный элемент. В отличие от конформальных корректоров, дифракционные позволяют корректировать существенно большие искажения волнового фронта, но их применимость ограничена потерями света в паразитных дифракционных порядках. Для повышения дифракционной эффективности можгут быть использованы оптимизация распределения экспозиции или метод контурной маски. Гибридный корректор выполнен на основе плоско-вогнутой линзы с конформальным корректирующим элементом на плоской поверхности линзы. Он позволяет корректировать как тепловую линзу так и статические аберрации активного элемента. Изготовлены гибридные корректоры с фокусами от 1.5 до 15 м.

2014-ris1-1

2014-ris1-2

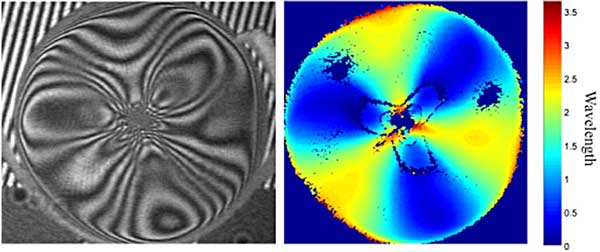

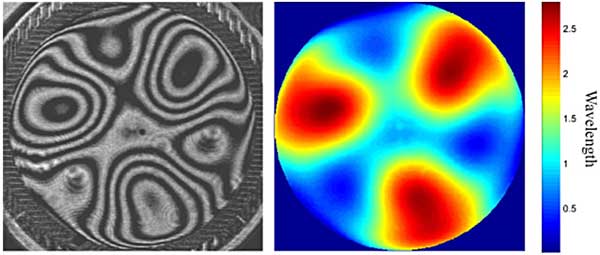

Рис. 1. Интерферограммы и фазовые карты активного элемента (сверху) и конформального корректора (снизу) диаметром 45 мм.

V.P. Korolkov,  R.K. Nasyrov, A.G. Poleshchuk, Y.D. Arapov, A.F. Ivanov, Freeform corrector for laser with large aperture YAG:ND3+ active element, Opt. Eng., 53(7), 075105 (2014).



2013

Развитие физических принципов формирования и контроля асферических волновых фронтов с нанометровой точностью, а также разработка, изготовление и сертификация дифракционных корректоров и имитаторов асферического волнового фронта для контроля главного зеркала Большого Азимутального Телескопа РАН

Разработаны физические и экспериментальные основы синтеза дифракционных оптических элементов (ДОЭ) для формирования и сертификации эталонных асферических волновых фронтов (АВФ) с погрешностью порядка нанометров. Предложены и реализованы на практике новые методы сертификации, основанные на применении комбинированных ДОЭ, дифракционных корректоров и имитаторов АВФ в сочетании с лазерными интерферометрами. Показано, что одним из основных источников ошибок является погрешность взаимного положения в пространстве интерферометра, ДОЭ и имитатора. Разработан и исследован метод интерференционного контроля и юстировки взаимного положения (5 степеней свободы) этих элементов с погрешностью в доли микрона.

Для одновременного формирования двух волновых фронтов (эталонного и асферического) разработаны и исследованы компьютерно-синтезированные голограммы (КСГ), выполненные в виде многослойной структуры. Исследованы дифракционные и интерференционные эффекты в многослойных дифракционно-интерференционных структурах, приводящих к появлению неоднородностей волнового фронта, и рассмотрены методы их минимизации. Разработан метод изготовления КСГ в многослойных тонкопленочных структурах и изготовлены тестовые элементы для проведения интерферометрических исследований. Экспериментально получены с помощью разработанных КСГ и интерферометрически измерены тестовые волновые фронты с погрешностью около 5 нм. Проведен анализ источников искажений волнового фронта КСГ, обусловленных ионным травлением подложки голограммы в процессе изготовления. Разработан метод формирования и контроля глубины КСГ с бинарным профилем микрорельефа

Разработанные методы применены для изготовление и сертификация дифракционного корректора и имитатора асферического волнового фронта для контроля нового главного 6-метрового зеркала Большого Азимутального Телескопа РАН (Рис.1а). Предложено имитатор и корректор (рис.1б) однозначно устанавливать по интерференционной картине относительно точечного источника света с помощью дополнительных дифракционных структур (Рис. 1 в, г). Погрешность установки – менее 0.5 мкм. Погрешность формирования АВФ Wасфер корректором менее 5 нм (Рис.1д). На рис. 1е приведена карта эталонного АВФ сертифицированная с помощью имитатора с погрешностью не более 5 нм, при требуемой величине 30 нм.

2013-ris1

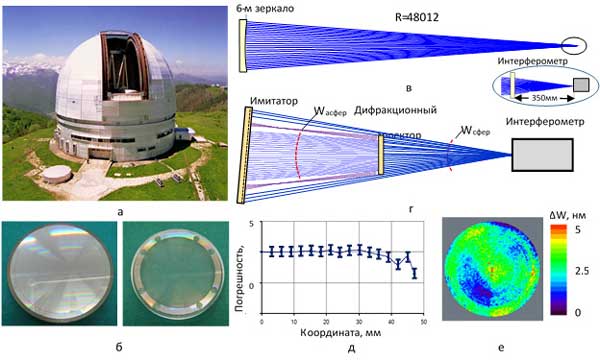

Рис.1. Большой Азимутальный Телескоп РАН (а), комплект ДОЭ (б) для контроля главного зеркала, оптические схемы (в.г) и результаты (д, е) контроля и сертификации АВФ.

A.G. Poleshchuk, R.K. Nasyrov. Aspherical wavefront shaping with combined computer generated holograms// Opt. Eng., 52(9), 091709-1- 091709-6 (2013).
