Научные и прикладные результаты тем. группы 16-2



Исследование, разработка и создание макетов приборов на основе матричных фотоприемных устройств инфракрасного и других диапазонов

1_s

Рис.1. Тепловизионное устройство на базе микроболометрической матрицы

Разработан контроллер тепловизионного устройства на базе микроболометрической матрицы ИФП СО РАН.

Устройство применяется как приемник-регистратор в Сибирском центре терагерцового излучения.

Составные части и характеристики контроллера:
- интерфейс Fast Ethernet;
- прецизионное аналоговое обрамление матрицы;
- малошумящий быстрый АЦП (14 разр, 10 Мгц);
- Пельтье регулятор температуры (0.01 ºC);
- формат матриц 160х120, 320х240 или 640х480;
- программный DLL драйвер.



2_s

Рис.2. Субмодуль АЦП
(потоковый регистратор)



Разработан субмодуль АЦП - универсальный потоковый регистратор для широких применений.

Скорость непрерывного потока информации - до 89 Мбит/c.

На основе субмодуля АЦП изготавливается стенд для исследования перспективных фотоприемных матриц на структурах КРТ, GaAs / AlGaAs (ИФП СО РАН).



1. Демьяненко М.А., Есаев Д.Г., Овсюк В.Н., Фомин Б.И., Алиев В.Ш., Князев Б.А., Герасимов В.В., Кулипанов Г.Н., Винокуров Н.А., Литвинцев В.И. Разработка и применение неохлаждаемых матричных микроболометров для терагерцового диапазона // Вестник НГУ, серия «Физика», 2010. Т. 5. № 4. С. 82-87.

2. Ерышов А.И., Литвинцев В.И., Марчишин И.В. Измерительный субмодуль для систем непрерывной потоковой регистрации физических сигналов // Датчики и системы, 2012, № 6 (157). С. 34-35.

Разработка аппаратных средств, программного обеспечения для автоматизации технологических процессов, исследовательских и испытательных стендов

3_s

Рис.3. 50 т виброисточник сейсмических волн (пос.Быстровка)

4_S

Рис.4. Контроллер сейсмовибратора

Разработан и изготовлен программно-аппаратный комплекс управления виброисточником сейсмических волн для глубинного зондирования земной коры (по заказу Геофизической службы СО РАН).

Комплекс успешно апробирован и используется при проведении геофизических работ.

Характеристики комплекса:
- GPS привязка к точному времени и к координатам;
- 2 канала фазовой следящей системы для 50 кВт моторов виброисточников;
- ПО управления сессиями мониторинга и регистрации всех параметров.


Разработан модернизированный контроллер сейсмических вибраторов, в котором реализованы:

-  возможность синхронной работы нескольких сейсмических вибраторов;

- улучшена точность GPS-привязки работы комплекса по времени и координатам относительно земной коры;

- улучшена точность фазовой следящей системы для 50 кВт моторов вибратора;

- расширен сервис программного комплекса.

Разработка электронных модулей управления лазерным излучением для получения сверхмощных лазерных импульсов

5_s

Рис.5. Осциллограмма импульса БУЗ

Разработан блок управления затвором (БУЗ).

БУЗ формирует высоковольтные импульсы с наносекундным фронтом. Используется для модуляции добротности в YAG–лазерах.

Технические характеристики:
- напряжение импульса до 5 кВ;
- длительность переднего фронта импульса 15 нс;
- ёмкость электрооптического кристалла 10..100 пФ;
- частота управляющих импульсов до 10 кГц.

6_s

Рис.6. БУЗ в открытом исполнении

7_s

Рис.7. БУЗ в закрытом исполнении



АСУ ТП микроплазменного оксидирования

Разработана автоматизированная система управления процессом электрохимической обработки металлов для формирования покрытий с улучшенными физико-механическими свойствами.  Система выполнена на основе универсальной платформы программирования NET Framework и языка Си-шарп.

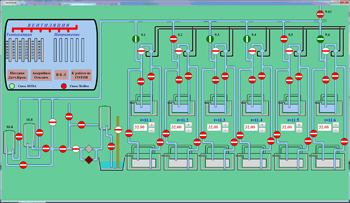

Рис. 8.  Окно «Режим Покрытие»



Быстродействующее фотоприемное устройство ИК диапазона

Разработан контроллер малоформатного фотоприемного устройства (ФПУ) для применений, когда требуется быстрая реакция до 5 мс на изменение реальной обстановки.

Тип ФПУ – микроболометрическая матрица разработки ИФП СО РАН.

Размерность матрицы ФПУ                                               –  160х120 пиксель.

Спектральный диапазон ФПУ                                           –  8-14 мкм.

Темп обработки и передачи изображений                       –  до 200 кадров/сек





Рис. 9. Фотоприемное устройство ИК диапазона

Автоматизированная система для исследования и производства микробиологической продукции на ФБУН ГНЦ ВБ «Вектор»

Разработаны компоненты конвейерной автоматизированной системы для задач серийного производства микробиологической продукции.

Основные функции, реализуемые программным обеспечением конвейерной системы:
- оформление заданий для конкретного устройства;
- загрузка набора параметров для каждого вида биологической продукции;
- изменение значений текущих параметров;
- синхронизация работы различных устройств в производственной линейке;
- интерфейс оператора;
- ведение ежедневного журнала событий;
- заполнение реестров на партии продукции;
- подготовка для печати паспорта на партию продукции;
- профилактический режим (техническое обслуживание, устранение аварийных ситуаций, модернизация).



На рис. 10 представлено устройство дозирования биологических растворов в объемах 1-5 миллилитров.

16-2 pic10-2015

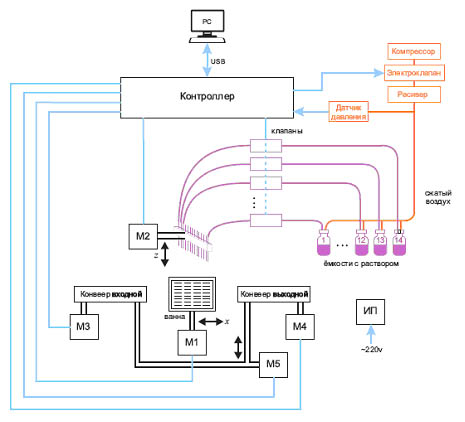

Рис. 10. Структурная схема конвейерного устройства дозирования биологических растворов



Разработаны алгоритм и тестовая программа анализа изображения биочипа (рис. 11) для оперативной диагностики инфекций и заболеваний пациентов.



16-2 pic11-2015



Рис. 11. Устройство для заполнения аналитических ванн
